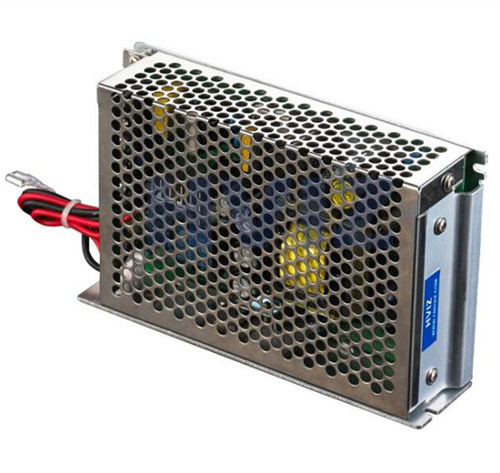

型號

SC-120-12

SC-120-24

輸出

直流輸出電壓

CH1:13.8V

CH1:13.4V

CH1:27.6V

CH2:26.5V

輸出電壓容差

±1%

-----

±1%

-----

額定輸出電流

8A

0.5A

4A

0.3A

輸出電流范圍

0~8A

-----

0~4A

-----

輸出功率

117.1W

118.4W

紋波及噪音

120mvp-p

-----

180mvp-p

-----

電壓可調范圍

CH1:11.3~14.9V

CH1:21.3~29.8V

輸入

輸入電壓范圍

90~132VAC/180~264VAC(由開關選擇)，255~370VDC

頻率

47~63HZ

交流輸入電流

2.8A/115VAC，1.4A/230VAC

效率

81%

83%

沖擊電流

冷啟動電流30A/115VAC，50A/230VAC

漏電流

< 1mA/240VAC

保護

特性

過載保護

額定輸出功率的110%~150%啟動過載保護

保護方式：交流充電模式，打嗝模式，負載異常條件移除后可自動恢復

電池低壓保護

9.5~11V

20~22V

保護方式：切斷輸出，

功能

UPS功能介紹

對電池長期在線浮充，充電效率高，電池飽滿度可達90%以上，充滿自停，

防止電池過充，有效延長電池的使用壽命市電/電池自動切換，無切換時間，

無需人值守。冷啟動功能，在無市電的狀態下，可直接用電池啟動UPS，

滿足用戶的應急需求。

環境

工作溫度、濕度

-10℃~+60℃，20%~90%RH

保存溫度、濕度

-20℃~+85℃，10%~95%RH無冷凝

抗震性

10~500HZ，2G 10min/1周期，時長60分鐘，各軸

安全

耐壓性

輸入輸出間：1.5KVAC 輸入與地：1.5KVAC 輸出與地：0.5KVAC

絕緣電阻

輸入輸出間、輸入與地、輸出與地：100M ohms/500VDC

標準

安全標準

符合UL1012

EMC標準

符合EN55022，CLASSA

其他

尺寸

159*97*38mm (L*W*H)

重量/包裝

0.6kg/30pcs/18kg

備注

所有參數在未特別指明時，都是在230VAC電壓輸入，額定負載和25℃條件下測量所得值。

紋波和噪音電壓是在20MHZ帶寬示波器帶12英尺雙絞線末端加0.1μ和47μ電容時測得。

容差是電壓設定誤差、電壓調整率和電流調整率之總和。
